메모리 라벨 파트넘버로 구분방법

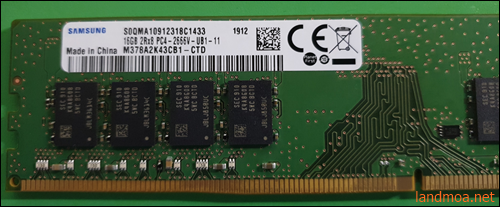

[삼성 메모리 외관 일부]

위 사진은 삼성전자의 DDR4 16G PC4-21300 제품사진의 일부입니다.

메모리를 주문하다 보면 언제나 벌크인 상태로, 은박지에 둘둘말아서 보내주기 마련입니다.

언제나 중고제품을 신품값에 사는 것 같아, 기분이 찝찝해 별로입니다.



더러는 소비자와 판매점 사이에, 중고판매의 시비가 생기기도 하는 것 같습니다.

칩을 사용한 흔적이 있다, 없다 등의 오해가 생기기 쉽상입니다.

그러다 보니, 중고를 판별하는 기준은 생산년월일로 보는 것이 정확할 것 같습니다.



삼성의 메모리제품은 생산일로 1년6개월이 보증기간(보증기간1년+유통기간6개월)입니다.

따라서, 구입시 생산일자를 확인하는 것은 어느정도 중요해 보입니다.

실제로 메모리는 초기불량 외에는 거의 불량이 생기지 않는 것으로 알려지고 있습니다.



최근에는 메모리 가격이 많이 내린 것 같습니다.

PC의 속도가 점점 빨라지니, CPU나 메모리의 오버클릭이 화두가 되기도 합니다.

램의 라벨로 기본적인 정보를 알아두면, 마음이 편할 수도 있을 것입니다.



가격적인 면에서는 삼성대리점이나 A/S센터에서 구입하는 것이 더 비싼 경우가 많습니다.

생산자로부터 구입하는 것이 유통단계를 거친 것 보다 더 비싸다는 이상한 논리가 됩니다.

여기서는 메모리의 라벨을 읽는 방법을 알아봅니다.



[라벨주요부분]

㉡ : 1912 - 생산일자

    위 사진에서 1912는 2019년 12주차를 의미합니다.

    한달을 4주로 보면 2019년 3월에 생산된 제품으로 보면 되겠네요.



① : 칩의 총용량을 표시합니다. 위 사진은 16GB 제품이 됩니다.

② : 2Rx8 - 양면 8칩을 나타냅니다. (단면 칩은 1R)

③ : PC4 - 메모리의 대역폭을 나타내며, PC4는 DDR4와 같은 개념입니다.(PC3는 DDR3)

④ : 2666V - 클럭 동작속도입니다.

    2666MHz 메모리는 21300Byte/sec 와 같습니다.

    2666 * 8 = 21328

⑤ : UB1 - 앞부분의 U는 288핀 데스크탑 pc용 D램 모듈표시입니다.



ⓐ : M378A2K43CB1 - 메모리 제조공정 생산 정보

    끝에서 3번째 글자인 C는 C다이를 의미한다고 합니다.(당연히 B이면 B다이, E이면 E다이)

    메모리 오버클럭에서는 B > C >E-die 순으로 수율이 좋다고 알려집니다.

    C 다이 보다는 B 다이가 좋고, E 다이는 해당사항이 없을 정도로 알려집니다.



<파트넘버 확인법>



예시

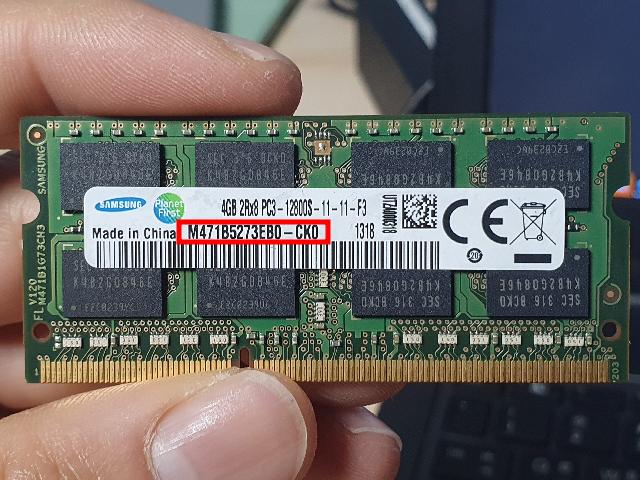

램 슬롯에서 제거하고 뒷면을 살펴봤더니 "M471B5273EB0-CK0"이라는 파트 번호가 적혀 있네요.



출처 : 삼성전자 홈페이지



M471B5273EB0-CK0

번호	의미	비고
M	Memory Module
4	Module Configuration	SODIMM (노트PC용)
71	Data Bit	x64 204pin Unbuffered SODIMM
B	DRAM component type	DDR3 SDRAM
52	Depth	512M (for 512Mb / 2Gb)
7	# of bank in comp.	8 Bank
3	Bit Organization	x8
E	Component Resivion	E-die
B	Package	FBGA (Lead-Free & Halogen-Free, Flip Chip)
0	PCB rev	None
-
C	Temp & Power	Commercial Temp (0°C ~ 85°C), Normal Power
K0	Speed	DDR3-1600 (800MHz@CL=11, tRCD=11, tRP=11)

파트 번호 "M471B5273EB0-CK0"의 의미를 풀어서 쓰면 위의 표와 같습니다. 여기서 가장 중요한 것은 6번째 자리부터 8번째 자리까지의 램 용량 정보이고, 15번째 자리부터 16번째 자리까지의 동작 속도입니다.



예시2

그럼 굴러다니는 또 다른 램으로 확장 가능한지에 대해서 확인해보겠습니다.

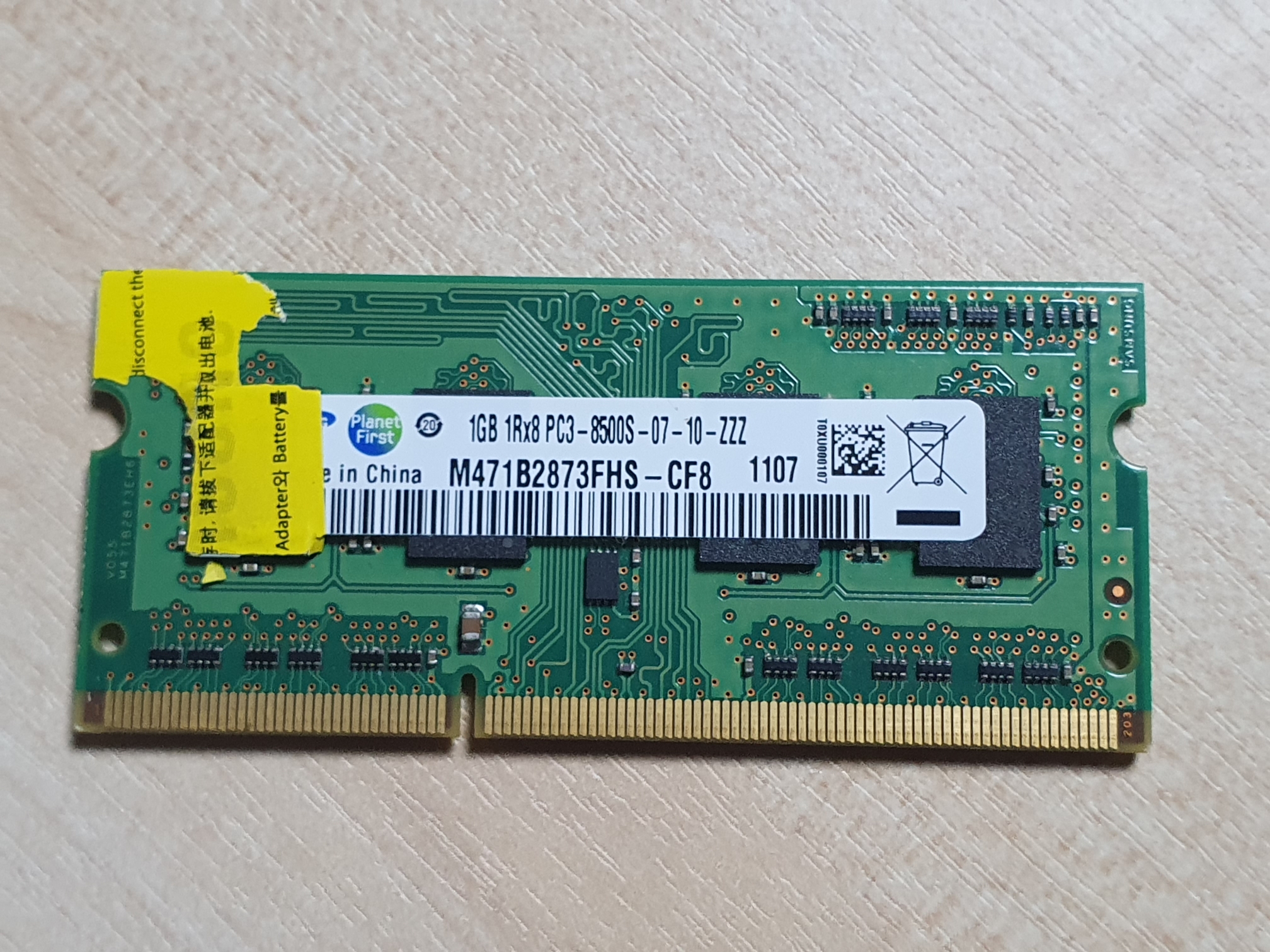

M471B2873FHS-CF8

번호	의미	비고
M	Memory Module
4	Module Configuration	SODIMM (노트PC용)
71	Data Bit	x64 204pin Unbuffered SODIMM
B	DRAM component type	DDR3 SDRAM
28	Depth	128M
7	# of bank in comp.	8 Bank
3	Bit Organization	x8
F	Component Resivion	F-die
H	Package	FBGA (Lead-Free & Halogen-Free, Flip Chip)
S	PCB rev
-
C	Temp & Power	Commercial Temp (0°C ~ 85°C), Normal Power
F8	Speed	DDR3-1066 (533MHz@CL=7, tRCD=7, tRP=7)
